在CAD软件技术学习与交流中，处理产品工程图，尤其是为专利申请准备清晰、规范的产品外观多视图，是一项常见且关键的任务。笔者在协助朋友进行专利代理工作时，便遇到了这一挑战：需要全方位展现一个产品的外观设计。在此，结合实践，以Pro/ENGINEER（现Creo Parametric）为例，分享如何高效获取产品各向视图的三维工程图流程与心得，供各位同仁交流探讨。
一、 核心需求与软件选型
专利图纸要求严格，必须清晰表达产品的外观形状，通常需要提供主视图、俯视图、左视图、右视图、仰视图和后视图这六个基本视图，必要时还需添加立体图（如轴测图）以及局部放大图。选择Pro/E（Creo）是因为其在参数化建模、关联性设计以及工程图生成方面具有强大优势。模型与工程图完全关联，任何模型修改都能实时反映在视图上，极大保证了设计的一致性，这对于可能反复修改的专利申请过程至关重要。
二、 关键操作流程与技巧分享

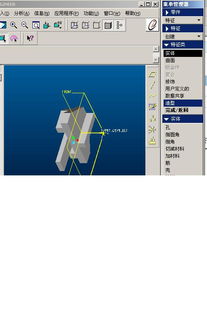

- 三维模型准备：在Pro/E的零件（Part）或组件（Assembly）模式下，完成产品的精确三维外观建模。确保模型外观完整，无需内部结构，重点关注倒角、圆角、曲面等细节，这些是体现设计要点的关键。
- 进入工程图模块：新建绘图（Drawing）文件，选择合适的标准图纸格式（如A4、A3）或自定义图框。建议事先准备好符合专利局格式要求的图框模板，可一次性导入，提升效率。
- 生成基本视图：
- 放置主视图：使用“常规视图”命令，首先放置一个能最能体现产品设计特征的方向作为主视图。这是后续所有投影视图的基准。
- 快速创建投影视图：利用“投影视图”命令，直接点击主视图的上、下、左、右等方位，即可一键生成标准的俯、仰、左、右视图。Pro/E会自动保持标准的第三角或第一角投影关系（国内专利通常采用第一角投影法，需在绘图选项中提前设置）。
- 创建后视图：后视图可以通过从左视图或右视图再次投影获得，也可以单独插入一个常规视图并定向到“后”视图方向。
- 视图处理与美化：
- 显示控制：在视图属性中，将“视图显示”设置为“无隐藏线”或“消隐”模式，以获得清晰的外观轮廓线。对于复杂曲面，可适当使用“带边着色”来增强表现力。
- 中心线与轴线的添加：对于圆柱、对称结构等，应使用“显示模型注释”功能自动或手动添加中心线，使图纸更规范。
- 清洁图纸：利用“修剪视图”、“边显示”等工具，擦除不必要的切线或干扰线条，保持图面整洁。
- 添加必要标注与图框信息：
- 专利外观图通常不标注具体尺寸，但需清晰。可重点标注视图名称（如“主视图”、“左视图”等）。
- 在图框中准确填写专利相关信息，如产品名称、设计人、图号、比例等。
三、 实用技巧与注意事项
- 视图定向的精准控制：在创建第一个常规视图前，最好在三维模型中提前保存好准确的“视图方向”（Named View），如Front, Top, Right等，这样在工程图中调用时可确保绝对一致。
- 使用绘图模板：将设置好的投影法、文字样式、线型标准等保存为绘图模板（.dtl文件），以后新建工程图时直接调用，实现标准化作业。
- 关联更新的便利性：如果在提交专利前，产品外观有细微调整，只需在三维模型中修改，然后重新生成工程图即可，所有视图会自动更新，避免了重复劳动和人为错误。
- 导出格式：可将工程图导出为专利局接受的格式，如高分辨率的PDF或DWG/DXF文件，确保线条清晰，打印无误。
四、
通过Pro/E（Creo）的参数化设计与工程图的高度关联特性，我们可以系统化、标准化地完成专利所需的产品外观多视图制作。这个过程不仅保证了图纸的准确性与专业性，其“一次建模，多处应用”的思路也显著提升了效率。对于从事产品设计、专利代理或相关技术工作的朋友来说，熟练掌握这一流程，无疑是提升工作质量与效率的一把利器。希望此次分享能抛砖引玉，欢迎大家交流更多CAD软件在处理类似任务中的技巧与经验。
